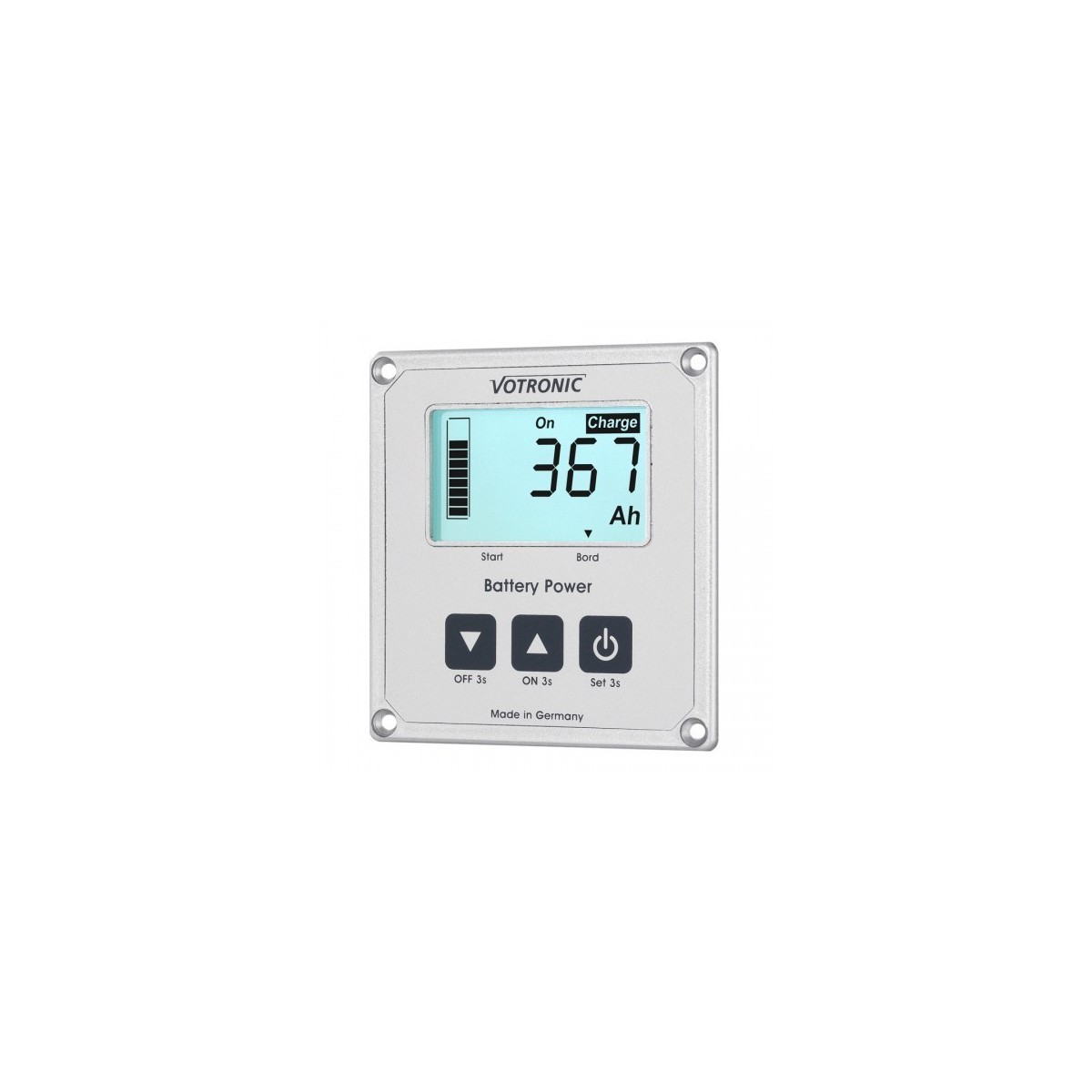

Hoeveel restlading heeft mijn board accu nog? Is de accu echt "vol"? Waarom verdwijnt de energie uit de accu, hoewel de consumenten zijn uitgeschakelde? De VOTRONIC LCD Accu Computer S geeft het antwoord op deze vragen - exact in percentage (%) en in ampère-uur (Ah). Met een druk op een knop, informeert deze u uitvoerig van de momentane laadtoestand van de accu, de actuele stroom van accu en evenals de actuele spanning van de accu. Op basis van de VOTRONIC LCD Batterij Computer, is de LCD Battery Computer S ontwikkeld. De verschillende weergavefuncties en het hoge bedieningscomfort werd uitgebreid met een overzichtelijk LCD-scherm met witte achtergrondverlichting, die uitstekende leesbaarheid biedt, zelfs van een afstand en met de ongunstige lichtomstandigheden.

Aangezien het toestel permanent in contact blijft met "de batterij/accu", registreert en beoordeelt alle accu acties. Alle laad en ontlaadstromen worden nauwkeurig berekend. Formaat van de accu, zelfontlading, accu lading etc. worden beschouwd door geprogrammeerde karakteristiek schema. Zelfs de kleinste lekstroom wordt gedetecteerd en geregistreerd. De resterende capaciteit van de accu wordt berekend uit de gemeten waarden en de accu grootte. Het resultaat is een juiste indicatie van de laadtoestand (van de capaciteit, die nog steeds beschikbaar is, de restlading) van de conditie van de accu als numerieke waarde in Ampere-uren ("Ah") en als percentage ("%"), zoals ook in de vorm van een heldere niveaubalk, zoals bekend is uit een brandstofmeter. Het LCD-batterij Computer S is geschikt voor alle typen batterijen (zuur, gel, AGM, lithium verstelbaar) met 12 V en 24 V accuspanning.

Uiteraard ook de momentane accuspanning ("V") en de momentane accustroom ("A") worden weergegeven. Huidige gebruikers waarden (consumenten) worden geïdentificeerd door een minteken. Bovendien zijn de afvoer huidige waarden gemarkeerd met een goed leesbaar bord "Charge". Daarnaast is er een andere weergave mogelijkheid voor de spanning van een tweede accu, bijvoorbeeld voor controle op startaccu van het voertuig.

Het LCD-batterij Computer S is uitgerust met een vrij programmeerbare terminal voor controle, toezicht en waarschuwing doeleinden. Het kan bijvoorbeeld worden gebruikt voor het automatisch schakelen van gebruikers, ongeacht de boordaccu is de laadtoestand, of waarschuwingssignalen. De aan / uit schakelpunten vrij en onafhankelijk van elkaar als percentage (%) worden aangepast aan elke schakelfunctie. Met een druk op een knop, handmatige bediening is mogelijk op elk moment.

Voorbeeld voor toepassing: Automatische bescherming van de accu tegen schadelijke volledige ontlading. De gebruikers uitschakel momenten volgens laadtoestand, bijvoorbeeld wanneer de laadtoestand minder dan 25% wordt. Een NOOD-ON knop kan continu aanvoer van de gebruikers worden ingeschakeld. Ook kan het apparaat worden gebruikt als op afstand bestuurde accu hoofdschakelaar (aan / uit) met bescherming tegen totale ontlading.

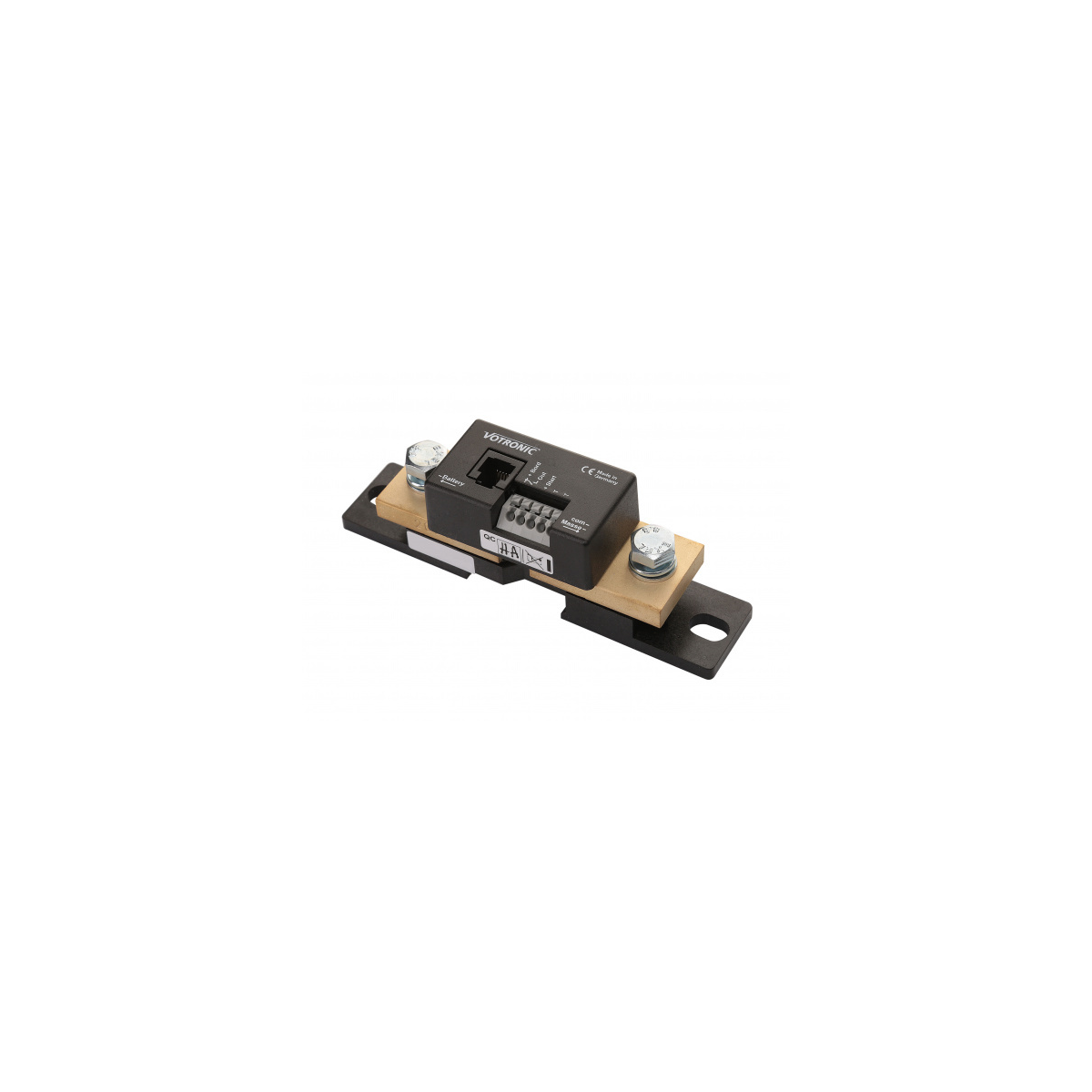

Een plug-and-go-kabel verbindt de display en robuuste  Precision meetweerstand (shunt), die direct verbonden is met de negatieve pool van de accu, en die de spanning en de huidige waarden van de accu ontvangt. De terminal voor de aansluiting van de signaalgevers of krachtige schakelrelais is hier ook gevestigd.

Passend bij de VOTRONIC modulesysteem, uiterlijk en mechanica (identieke hoogte 85 mm) van het apparaat zijn aangepast aan de andere displaymodules en de kleine inbouwdiepte van slechts 22 mm maakt een montage op bijna elke plaats mogelijk.
